武漢永盛科技有限公司成立于1994年，是隸屬于武漢東湖開發區高新民營股份制企業。自創辦至今，永盛公司始終致力于溫度測量、實驗室儀器、校驗儀器、濕度測量、氣體分析、設備檢測、環境檢測等產品的開發、生產與銷售。尤其幫助客戶解決生產中遇到的各種問題，進行優化控制，提高產品質量。十年來已發展成為一家以科技為本，擁有雄厚技術基礎的高科技公司。
為了確保產品的可靠性、穩定性和準確性，永盛科技有限公司始終關注著各行業最先進的技術發展方向，并將其應用到檢測系統的核心產品中。公司的產品可廣泛應用于冶金、石油、化工、電力、機械、制藥、食品加工、造紙、農業、航空及國防工業領域。永盛公司始終堅持客戶利益高于一切的原則，期望以在產品、技術、服務方面的突出優勢，使眾多客戶通過永盛公司在新技術、新產品的應用中受益。
產品研發背景
長期以來武鋼集團焦化廠的焦?fàn)t碳化室壓力控制技術一直依托于國外的PROVEN系統來實現，前期投入成本巨大，而且維護起來也非常困難。一旦出現突發事故，對武鋼焦化廠安全平穩生產產生很大影響。
PROVEN控制系統，不僅成本高；而且供貨周期長，在諸多方面也受到制約。為改變這種被動局面，武鋼集團焦化廠于2009年10月正式開始研發擁有自主知識產權的PCC09碳化室恒壓閉環控制系統，并與永盛公司達成協議：于2009年10月正式委托永盛科技有限公司開始設計該系統的核心執行部件--焦化氣動控制單元組合柜。
系統組成及工作原理

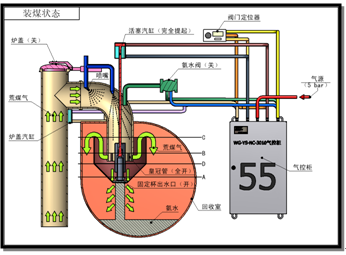

1.裝煤狀態
裝煤時，狀態切換閥切換到右位（裝煤位），此時上升管氣缸動作，關閉上升管蓋，關閉快注控制閥，此時活塞氣缸收縮，連桿上升260mm左右的行程。內活塞在球面塞不動的情況下上移到極限位置后氣缸繼續收縮，連桿繼續上升，連桿通過內活塞將整個球面塞拉起，氣缸行程達到0，球面塞達到最高位置。兩個氨水噴頭噴出的氨水迅速流入到集氣管，在固定杯中不形成任何液位，橋管與集氣管的連通通道達到最大，同時橋管的壓力降為－250～－300Pa（隨集氣管的壓力波動）。
裝煤時間，煤灰及荒煤氣被橋管中的負壓吸入集氣管，有效降低灰塵量，改善環境。裝煤的過程中，橋管壓力在正壓和負壓之間波動。

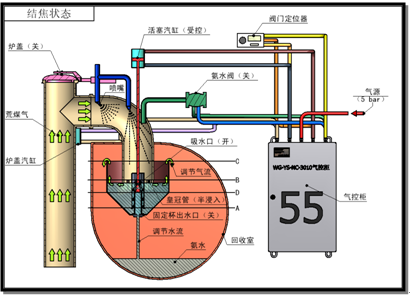

2.結焦?fàn)顟B(tài)
裝完煤，蓋好爐蓋后，將狀態切換閥從右位（裝煤位）立即切換至中間（自動）位，活塞氣缸連桿下行首先達到140mm行程，將球面塞落到最低位置，將固定杯口堵上，然后連桿繼續下行，將內活塞下落，最終氣缸連桿行程達到400mm，內活塞落到最低位置，將球面塞抵緊。此時系統進入結焦?fàn)顟B(tài)。
球面塞和內活塞都達到最低位置,此時就開始了結焦過程。兩個氨水噴頭噴出的氨水開始在固定杯中形成液體，根據程序?qū)崿F(xiàn)給定的壓力來調整內活塞上下移動。當液體較低時，如低于液位A，此時兩種通道都處于連通狀態，橋管短時間（正常情況下1～3分鐘左右）內會處于一個較大的負壓。隨著氨水的噴灑，固定杯中的液位不斷上升，當達到液位D時，氨水通過A通道流入到回收室中，內活塞調節的作用效果才開始體現，此時程序控制氣缸收縮，向上拉動內活塞將A、B通道慢慢封住，液體繼續上升，皇冠管下沿與液體的空間或者鋸齒縫被氨水慢慢淹沒，橋管與集氣管之間的荒煤氣通道慢慢變少，橋管受集氣管負壓的影響變小，橋管中的壓力由負壓轉變?yōu)檎龎?，直到設定壓力。隨著結焦時間延長，荒煤氣發生量逐漸減少，炭化室設定壓力逐漸升高，內活塞也逐漸上升，閥位值也一直增大，直到結焦末期閥位值達到64％附近，這時液體達到C位，基本上封住了荒煤氣的通道，準備推焦。

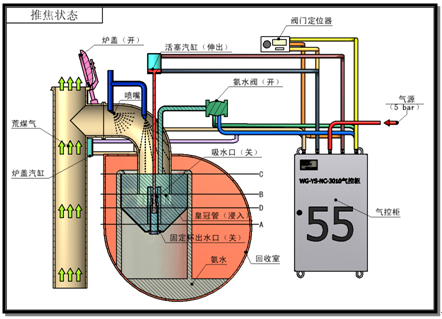

3.推焦?fàn)顟B(tài)
當焦炭成熟，需要馬上推焦時，狀態切換閥由中間（自動位）切換到左位（推焦位），這時上升管蓋氣缸啟動，打開上升管蓋，快注閥打開，同時活塞氣缸啟動，將活塞桿下伸至極限位置，球面塞將固定杯口關閉，內活塞處與最低位置，氣缸行程達到400mm，限位器理論顯示0％，此時橋管與集氣管之間連通路徑有兩個，一是通過A－B處，經過活塞中心的通道向下與集氣管相通；二是"皇冠管"與固定杯之間的間隙。
此時兩個氨水噴頭噴出的氨水量使固定杯中的液位能夠達到液位A，但不能達到液位B，即這時的氨水通過第一條路徑流向集氣管，橋管與集氣管可以通過此時固定杯中的液位面與水平面B之間的"皇冠管"鋸齒縫相連。但推焦過程中要求炭化室與集氣管隔絕，此時，快注控制閥同時打開，大量氨水涌入到固定杯中，使得固定杯中的液位迅速達到C，將A、B兩條通道全部堵死，推焦?fàn)t號的橋管與集氣管完全隔絕。橋管通過上升管蓋與大氣相連，此時橋管壓力接近0Pa。
選擇Autodesk Inventor
永盛科技有限公司項目主任設計師馬翔表示，由于該系統(注：PROVEN控制系統)要求氣路高度集成，而且要求與現場的DCS直接關聯，所以給我們的設計工作帶來了極大困難，尤其是如何將數十個氣路接口集成在一起，這個問題讓我們深深意識到：傳統的二維設計軟件已經很難滿足我們的設計要求，我們必須在設計理念上進行突破--必須盡快進入三維設計領域。
由于設計前期我們大量的設計規劃工作都是用Auto CAD來完成的，所以我們選擇了Autodesk公司的三維CAD工具--Autodesk Inventor軟件。Inventor軟件讓設計師很好的將前期的二維CAD文件導入到Inventor中，這給我們的設計工作帶來了極大便利！
在整個設計過程中，Autodesk Inventor強大的三維設計功能讓我們獲益匪淺，尤其是軟件中的鈑金設計環境、參數化布管環境和裝配環境極大程度降低了我們的工作量和錯誤率。
用Autodesk Inventor進行設計
整個氣控柜的設計工作共分三大塊：核心部件閥塊的設計、布管設計、箱體鈑金設計。

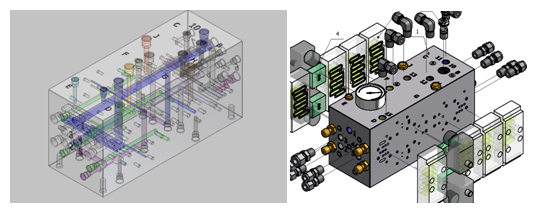

1.閥塊設計
該部分設計難點在于如何最大程度將氣路集成到閥體中，并且與外部的ISO型氣動閥很好地關聯起來進行動作。為確保關聯的準確性，我們采用了Inventor的衍生功能，將多個外部元件的孔位尺寸通過衍生直接與閥塊關聯，極大程度保證了設計的可靠性。此外，閥塊內部錯綜復雜的氣路設計也是一件十分頭疼的事情，Inventor的材質透明設置也讓我們?cè)谶@個問題上得到了很好地解決。只是可惜如果Inventor能有特征透明功能，內部氣路的表現將更加清晰，相信以后的版本會解決這個問題。

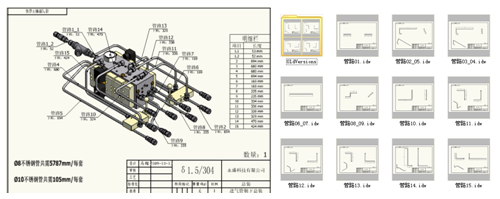

2.管路設計
Inventor的參數化布管是一個亮點，他能讓我們輕松準確計算出每根管子的折彎尺寸，給我們后期布管帶來方便：我們通過明細欄能計算出每個管路所需不銹鋼硬管的長度，減少了材料的浪費。此外利用工程圖將每根管路的折彎尺寸標注出來交給彎管工人，給他們的工作帶來極大便利。

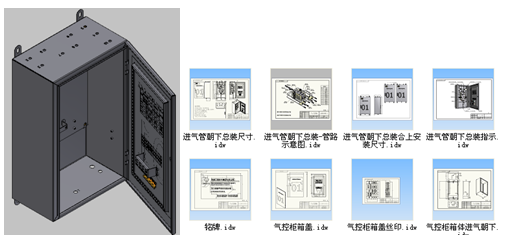

3.箱體鈑金設計
由于氣控柜的箱體設計必須與閥體、管路進行配合，并且直接影響到布管質量和產品美觀，所以設計時我們也經過了多次探討，好在Inventor的鈑金設計功能十分強大，利用零件衍生可很好解決上述問題。
項目評價
"隨著三維CAD技術的逐漸普及，我公司逐步將原有的設計進行三維化升級，我們選擇了Autodesk Inventor，并堅信這一選擇是正確的，也希望Inventor能越來越完美，幫助企業在技術上能夠不斷創新。" 永盛科技有限公司項目主任設計師馬翔評價道。
