1. 數控車床床身油水分離結構的開發背景
機床在加工零件過程中，為保證切削性能，要使用切削液對被加工件進行冷卻；運動部件之間如導軌與滑塊，絲杠與絲母等等之間需要潤滑油潤滑；另外，對于自動化程度較高的數控車床，還配置了液壓卡盤、液壓刀架及液壓尾座等，這些零部件會產生部分液壓油的泄漏。
以上產生的切削液、鐵屑，泄漏潤滑油和液壓油經床身和內防護的收集，最終進入排屑器。普通的排屑器只能將鐵屑分離出來，潤滑油和液壓油會隨切削液循環使用，這樣不僅浪費，而且造成了排屑器和加工環境的污染。帶油水分離的排屑器能將部分潤滑油和液壓油分離出去，但須另外增加過濾裝置，該裝置有造價高、可靠性低，增加占地面積等缺點?，F(xiàn)階段國內的普及型數控車床床身還不具備油水分離的功能。需要研制一種床身既能將切削液、鐵屑，泄漏潤滑油和液壓油等收集起來，又能將泄漏油液分離出去，從而達到節約、環保的目的。
我廠最新推向市場的HTCn系列數控臥式機床應用了一種數控車床的床身油水分離結構，實現機床切削液與潤滑油的分離。它一方面解決了潤滑油、液壓油和切削液混雜造成的污染和浪費，另一方面，省去了添置油水分離裝置的費用，為用戶節約了制造成本。
該系列機床可以加工各種軸類、盤類零件，可以車削各種螺紋、圓弧、圓錐及回轉體的內外曲面。作為通用型機床，特別適合汽車工業、摩托車行業、電子工業、航天、軍工等行業，對旋轉體類零件進行高效、大批量、高精度加工時采用。因此該系列機床具有極大的市場容量，在國民經濟發展中正在扮演著越來越重要的角色，床身油水結構的應用，大大改善了該類機床的加工環境，有效的提升了機床的加工水平。
2. 關鍵技術的研究開發
該研究在普及型數控車床上，實現了切削液與潤滑油的分離，解決了兩個技術關鍵問題，即切削液的單獨收集和潤滑油的單獨收集。
普及型數控車床可分加工區和非加工區。床身油水分離結構可分為切削液的單獨收集和潤滑油的單獨收集兩部分：
2.1 切削液單獨收集的研究

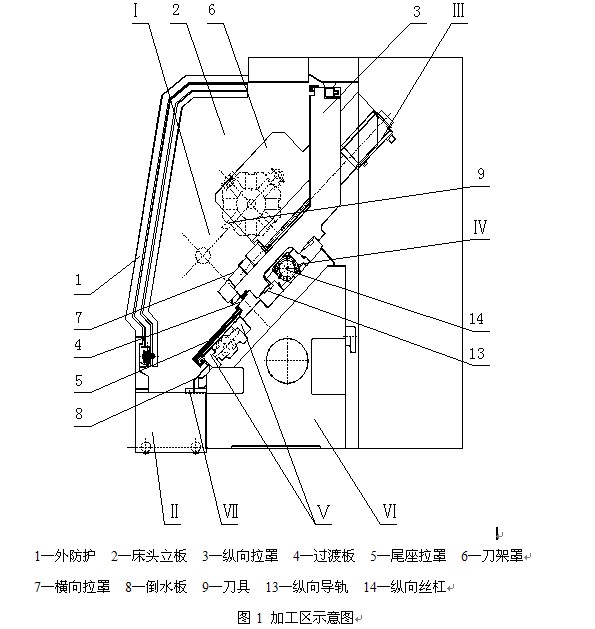

切削液主要進入加工區，加工區Ⅰ由外防護、床頭立板、縱向拉罩、過渡板、尾座拉罩和刀架罩、橫向拉罩、倒水板等組成了一個封閉的空間，見圖1。外防護將機床內部與外界隔離。床頭立板在機床內部與外防護搭接將機床主傳動部分隔離在切削區外。過渡板安裝在縱向拉罩與尾座拉罩之間，分別與兩拉罩搭接。倒水板安裝在尾座拉罩下方，向下折彎用于引導切屑液。此四件至上而下合為一體與床頭立板搭接將機床床身部分隔離在切削區外。刀架罩與縱向拉罩、橫向拉罩搭接將機床床鞍、刀架部分隔離在切削區外。切削液由刀盤加工工位噴嘴噴出，噴至加工工位刀尖和被加工零件上，鐵屑落在上述的封閉空間內，隨切削液被收集到排屑器內。通過排屑器的過濾，鐵屑最終進入排屑小車中，切削液被循環利用，通過排屑器上的泵又一次進入加工區。
2.2 潤滑油單獨收集的研究
潤滑油主要進入非加工區。

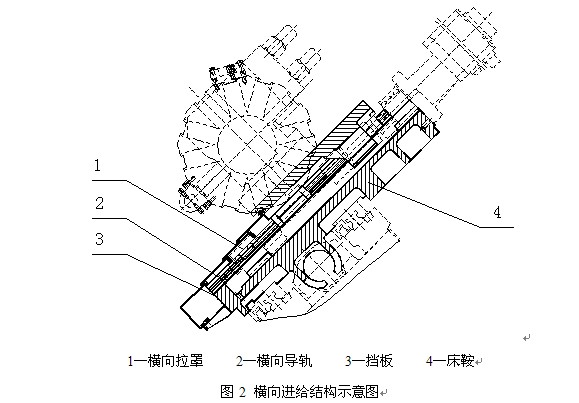

擋板固定在床鞍的下端面，見圖2，與橫向進給導軌垂直，且上沿高于導軌上表面。Ⅲ處潤滑橫向進給導軌的潤滑油經擋板的阻擋，經床鞍體上導軌旁的回油口回到床鞍。絲杠潤滑油直接落入床鞍，與導軌潤滑油匯合，經床鞍最低處的油口落入床身。
?、籼帩櫥v向進給導軌及絲杠的潤滑油會受重力作用直接落入床身中。
?、跆帩櫥沧鶎?dǎo)軌的潤滑油上部分會沿導軌落入床身，下部分有可能順著倒水板進入排屑器中，為防止這種現象的出現，在床身下導軌與倒水板之間的安裝孔上布置方形墊塊，用墊塊將倒水板墊起，使倒水板與導軌之間形成空隙，作為潤滑油通道，潤滑油通過倒水板與導軌之間的空隙全部流入床身Ⅵ。
床身Ⅵ四周均有導油槽，可將從各個運動部件收集來的潤滑油由導油槽導至床身最低的油槽中，經出口流入集油槽Ⅶ，最終被收集到專用儲油盒中。
3. 應用效果

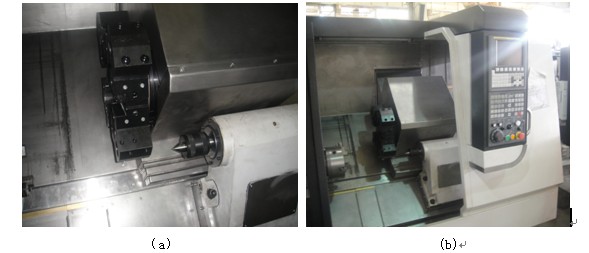

上圖為某用戶訂購的HTCn系列機床，該機床應用了床身油水分離結構。經實踐，這種結構真正實現了機床切削液與潤滑油的分離。循環使用的切削液不再含有潤滑油；潤滑油經床身的集油盒收集，過濾后還可再次使用，既環保又節約成本。
4. 適用范圍
床身油水分離結構除可以應用在數控臥式車床上，還可以觸類旁通，應用在各種機床和加工制造機械上。
